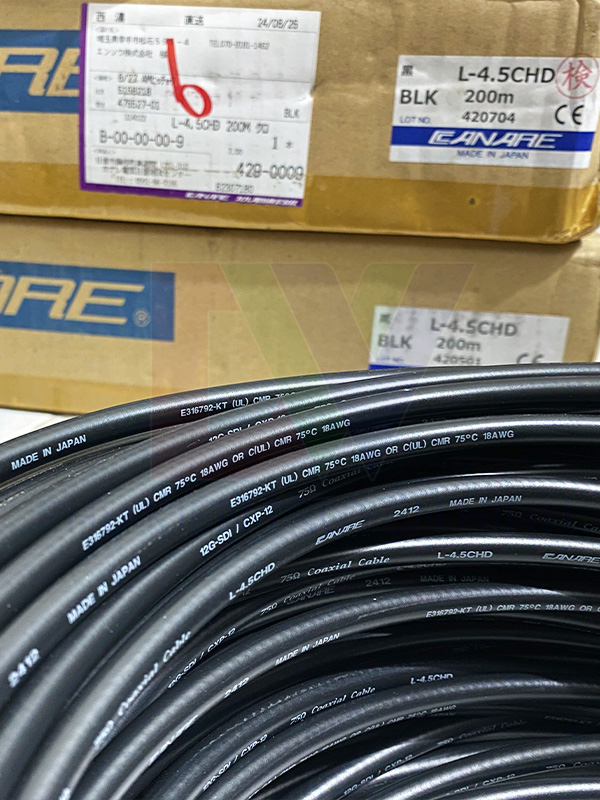

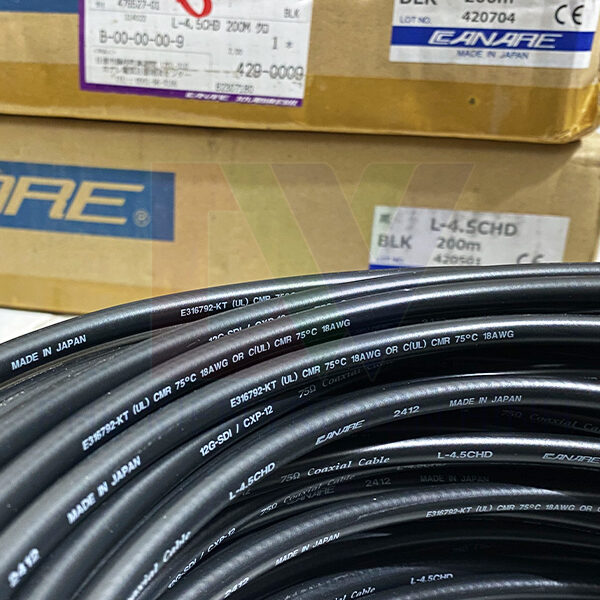

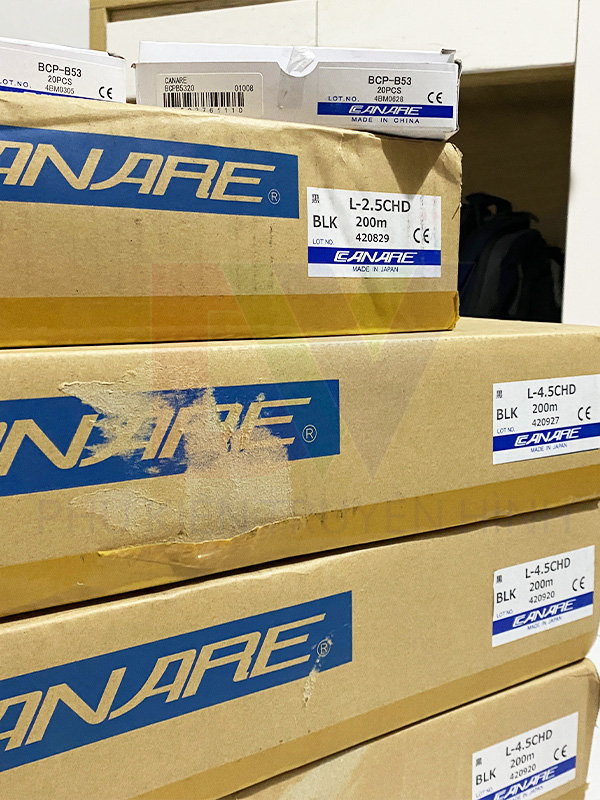

CÁP SDI CANARE L-4.5CHD
Cáp siêu đồng trục 75 ohm Canare L-4.5CHD có độ suy hao siêu thấp, được thiết kế đặc biệt để truyền tải tín hiệu video 3G-SDI/HD-SDI.
Được thiết kế theo phong cách màu đen, Cáp đồng trục video L-4.5CHD của Canare là cáp video kỹ thuật số chính xác 75 ohm có kích thước 984,25′. Cáp được thiết kế cho các ứng dụng AV chuyên nghiệp, đáp ứng nhu cầu truyền video kỹ thuật số nối tiếp và tuân thủ các tiêu chuẩn HDTV. Cáp hỗ trợ SMPTE 259M, 292M và 424M. Cáp phù hợp để phân phối 3G-SDI / HD-SDI.
– Lớp cách nhiệt PE có nhiều bọt để cải thiện đặc tính suy giảm
– Lớp cách nhiệt nhiều lớp cung cấp tỷ lệ tạo bọt khác nhau cho mỗi lớp để tăng cường độ bền
– Bện đồng thiếc với lá nhôm để che chắn tuyệt vời
– Tiêu chuẩn thử nghiệm ngọn lửa Riser UL 1666
– Lý tưởng cho video kỹ thuật số HD-Serial, đầu cuối vệ tinh, nâng cấp HDTV, cơ sở băng thông rộng, ứng dụng tín hiệu định dạng SMPTE 259M, 292M và 424M

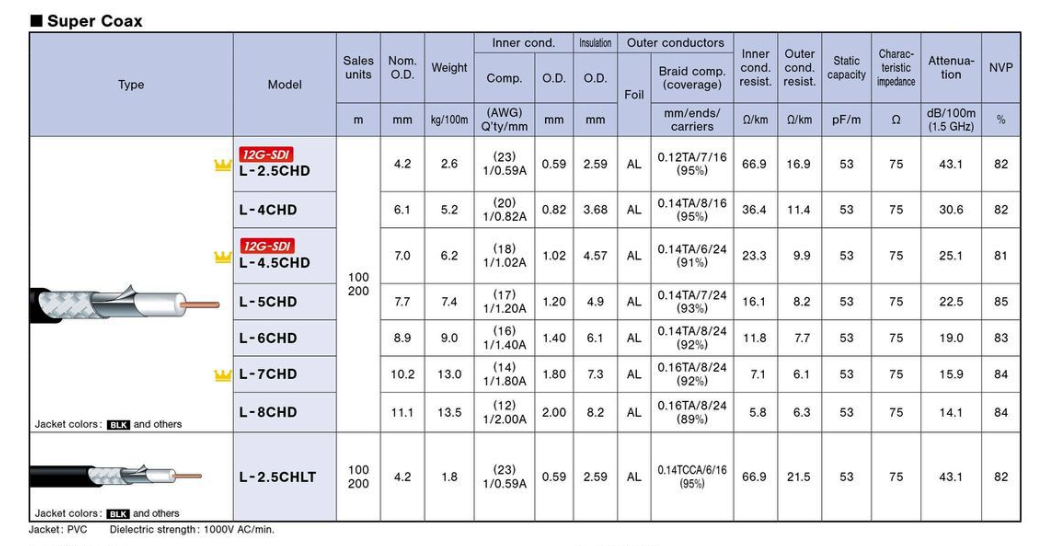

THÔNG SỐ KỸ THUẬT
– Đường kính ngoài:
- Danh nghĩa: 0,27″ / 7 mm
- Dây dẫn bên trong: 0,04″ / 1,02 mm
- Cách điện: 0,18″ / 4,57 mm
– Sức chống cự
- Dây dẫn bên trong: ≤23,3 Ohms/km
- Dây dẫn bên ngoài: ≤9,9 Ohms/km
– Sức chứa tĩnh: 53 nF/km ở 1 kHz
– Trở kháng: 75 ±3 Ohm
– Sự suy giảm: 17,4 dB/100 m ở 750 MHz
– Khoảng cách truyền tối đa:
- NTSC tổng hợp: 1807,74′ / 551 m ở tốc độ 143 Mb/giây (SMPTE 259M)
- PAL tổng hợp: 1653,54′ / 504 m ở tốc độ 177 Mb/giây (ITU-R BT.601)
- Thành phần (4:2:2): 1361,55′ / 415 m ở tốc độ 270 Mb/giây (SMPTE 259M)
- Thành phần (4:2:2) 16 x 9: 1184,38′ / 361 m ở tốc độ 360 Mb/giây (SMPTE 259M)
- SDI: 961,28′ / 293 m ở tốc độ 540 Mb/giây (SMPTE 344M)
- HD-SDI: 377,29′ / 115 m ở tốc độ 1,5 Gb/giây (SMPTE 292M)
- HD 1080p: 259,18′ / 79 m @ 3 Gb/giây (SMPTE 424M)
