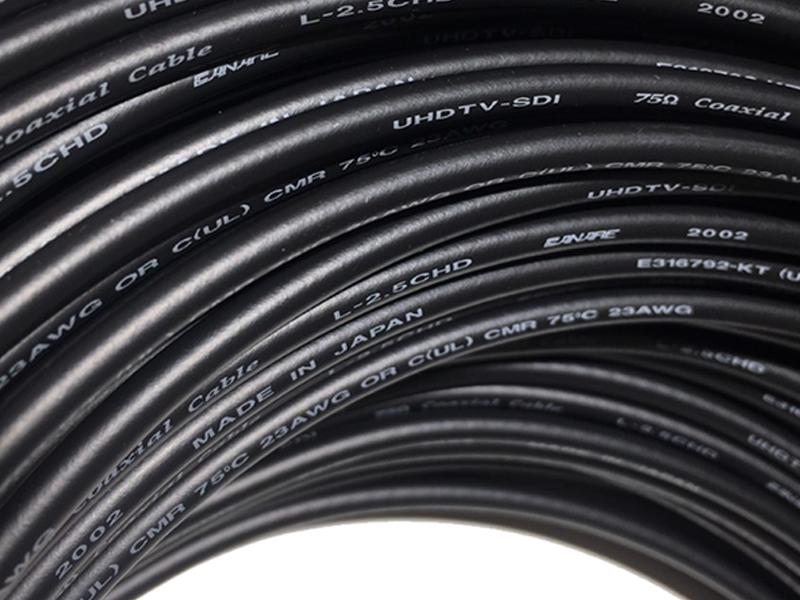

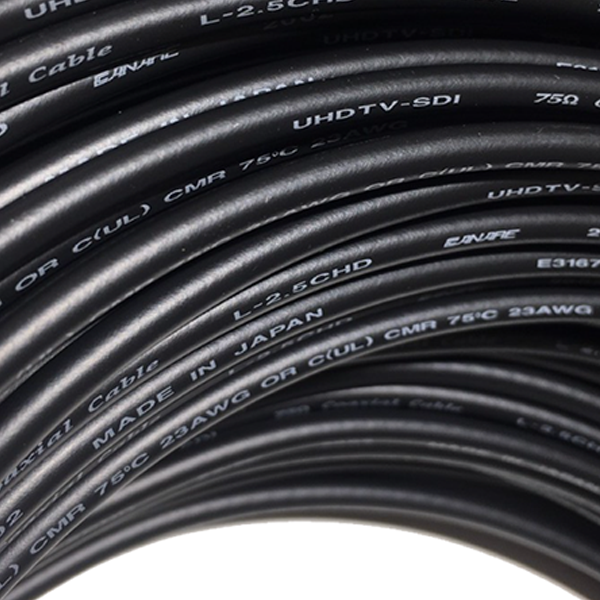

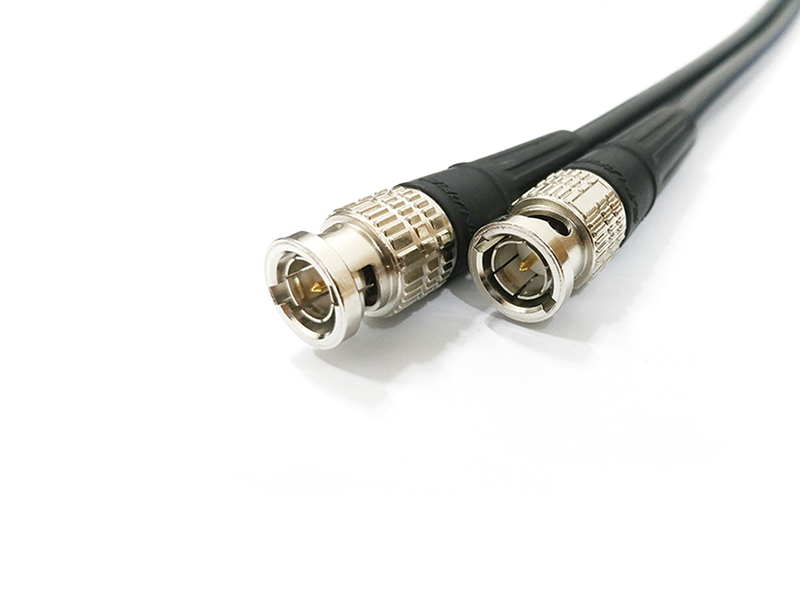

CÁP SDI CANARE L-2.5CHD
Lựa chọn phù hợp để truyền tín hiệu 3G-SDI/HD
Lớp chống nhiễu được cải thiện để giảm suy hao
Lớp cách diện được thiết kế với nhiều lớp khác nhau, mỗi lớp có khả năng tạo bọt khác nhau giúp cho việc tăng cường chống nhiễu cao và tăng cường sức mạnh truyền tải.
Lớp chống nhiễu kim loại được bện bằng đồng mạ thiếc với lá nhôm giúp cho việc tăng cường khả năng che chắn chống nhiễu và tăng độ bền cho cáp
Video kỹ thuật số nối tiếp HD.
- Đầu cuối vệ tinh.
- Nâng cấp HDTV.
- Cơ sở băng thông rộng.
- SMPTE 259M, 292M,424M.
- Phù hợp nhất với đường truyền 3G-SDI/HD-SDI.
- Lớp cách nhiệt PE có nhiều bọt cho phép cải thiện hơn nữa các đặc tính suy hao.
- Cách nhiệt nhiều lớp, trong đó mỗi lớp có tỷ lệ tạo bọt khác nhau được sử dụng để tăng cường độ.
- Bện đồng đóng hộp với lá nhôm mang lại khả năng che chắn tuyệt vời.

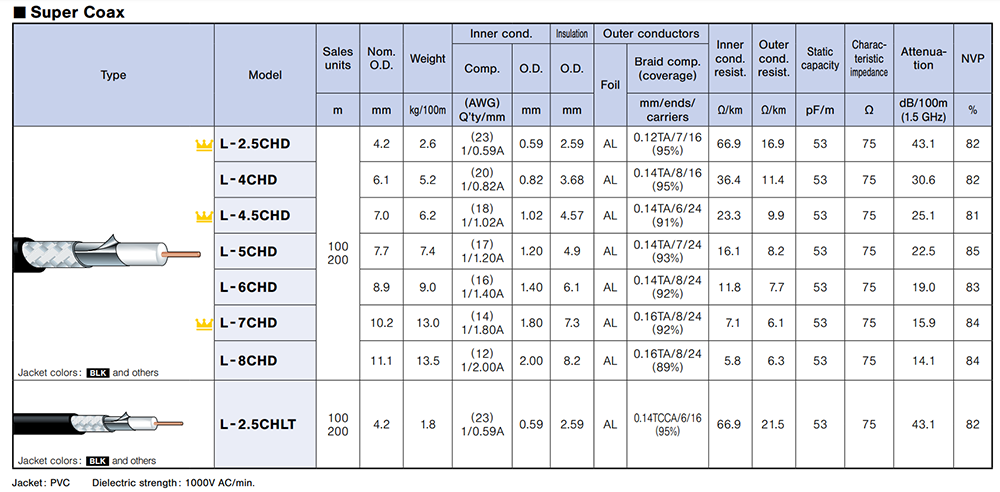

THÔNG SỐ KỸ THUẬT
Đường kính ngoài Danh nghĩa: 0,16″ (4,2 mm)
- Dây dẫn bên trong: 0,02″ (0,59 mm)
- Cách nhiệt: 0,10″ (2,59 mm)
Thành phần ruột dẫn bên trong: 1/0,59A (23) số lượng/mm (AWG)
- Lớp phủ và thành phần của lá chắn dây dẫn bên ngoài (95% trở lên): 0,12TA mm, 7 đầu, 16 sóng mang)
Điện trở dây dẫn bên trong: ≤64,3 Ω/km
Dây dẫn bên ngoài: ≤16,9 Ω/km
- Công suất tĩnh 53 nF/km @ 1 kHz
- Trở kháng 75±3 Ω
- Độ suy giảm 30,2 dB/100 m ở 750 MHz
Khoảng cách truyền tối đa NTSC tổng hợp: 1030,18′ (314 m) @ 143 Mbps (SMPTE 259M)
PAL tổng hợp: 941,60′ (287 m) @ 177 Mbps (ITU-R BT.601)
Thành phần (4:2:2): 777,55′ (237 m) @ 270 Mb/giây (SMPTE 259M)
Thành phần (4:2:2) 16×9: 675,85′ (206 m) @ 360 Mbps (SMPTE 259M)
- SDI: 551,18′ (168 m) @ 540 Mb/giây (SMPTE 344M)
- HD-SDI: 216,53′ (66 m) @ 1,5 Gbps (SMPTE 292M)
- HD 1080p: 150,91′ (46 m) @ 3 Gbps (SMPTE 424M)
